极向场线圈导体
发布时间:2018-08-09 10:17

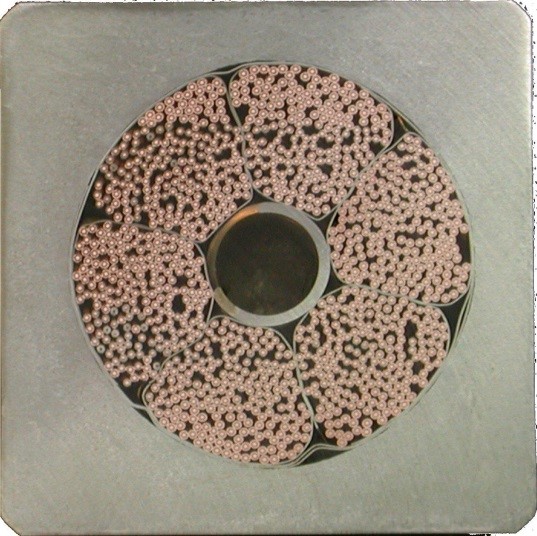

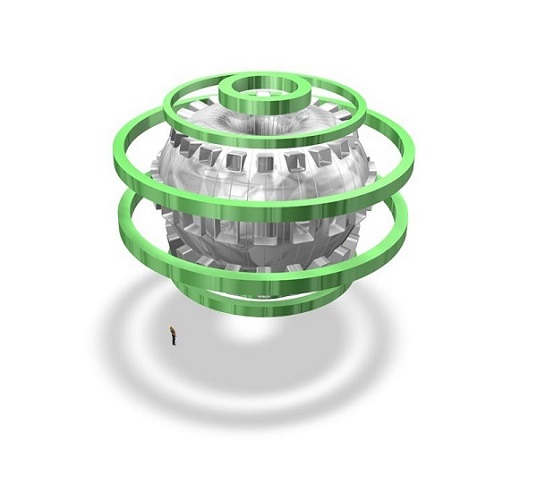

图1 极向场线圈图2 极向场导体截面

  极向场(PF)线圈的主要作用是在等离子体的产生、上升、成形和平顶各个阶段提供欧姆加热和控制等离子体位形。PF线圈系统由6个不同尺寸的独立线圈组成,自上而下分别为PF1、PF2、PF3、PF4、PF5、PF6。与环向场线圈导体类似,PF线圈导体为NbTi基超导铠装导体。运行时,PF导体内通有4.2K(-269℃)的液氦,电流45kA,磁场强度最高可达5T。2008年10月10日,中方与ITER组织签署极向场线圈导体采购安排协议,中方负责制造PF2至PF5共60根PF导体,约占全部PF导体的65%。
