磁体馈线系统
发布时间:2010-12-06 22:39

    磁体馈线(Feeder)系统是指连接杜瓦内的ITER磁体系统与杜瓦外的低温制冷、电源、真空、水冷以及控制系统的接口部件,自室温向低温(4 K)过渡。Feeder的主要功能是向ITER超导磁体系统馈送用于驱动磁场的电能,馈送并调节超低温冷却剂以降低并控制温度,包纳、引出磁体线圈的测量线缆。

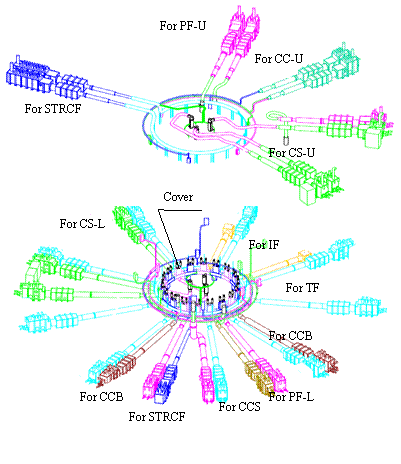

    ITER装置共有31套不同的磁体馈线系统,分别位于磁体上部和下部区域,其分布如下图所示。





ITER磁体馈线系统总体图




    按所馈送的内容和对象分,Feeder可以分为以下三类:
    (1)磁体线圈馈线(Coil Feeder,简称CF)
    为ITER磁体线圈分别传输电流、冷却液和数据信号,共有9个TF馈线,6个PF馈线,6个CS馈线和5个CC馈线。此类馈线内部有低温超导母线(LTS(Low Temperature Superconductor) Busbar)、高温超导电流引线(HTSCLs (High Temperature Superconductor Current Leads) )、低温冷却管线、热屏蔽、真空隔断、轴向与径向绝缘分断、支撑和数据传输管线。
    (2)结构冷却馈线(Structure Cooling Feeder,简称STRCF)
    为环向场磁体线圈(TF)和中心螺管磁体线圈(CS)的预紧结构提供冷却剂和数据信号,共3套。其中输入馈线1套,安放在磁体下部;输出馈线2套,安放在磁体上部。冷却馈线内部有低温冷却管线、热屏蔽、真空隔断、轴向与径向绝缘分断、支持、阀门和数据传输管线。
    (3)数据馈线(Instrumentation Feeder, 简称IF)
    只传输数据信号,用以测量、诊断和控制装置的运行,由2个诊断IF馈线组成,均安装在磁体终端的下部,这些馈线内部只有数据传输管线。
