包层屏蔽模块
发布时间:2010-12-06 22:45

    包层系统为整个ITER装置提供中子和高热负荷的屏蔽,是ITER的关键系统,也是未来聚变堆建造所需的关键技术之一。包层系统包括覆盖于ITER真空室内壁的两个不同的子系统,分别是:覆盖面积为620m²的壁挂包层模块和覆盖40m²的端口挂载包层模块,以下描述中包层系统特指壁挂包层系统。整个包层系统采用模块化设计,共计440块,总重量约1500吨。每个模块由第一壁(First Wall)、屏蔽块(Shield Module)以及柔性支撑等组成。屏蔽块主要由316LN不锈钢材料经锻造、焊接、钻孔(直径12-30mm)等工艺处理后成型所得,其关键技术是316LN不锈钢材料及深加工工艺。屏蔽块主要起屏蔽中子的作用,其基本结构如下图所示

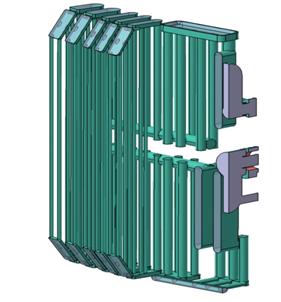

1 SB的结构图以及水冷结构
